Name: FM-TP1350 Machine à chauffer l'air sans revêtement plastique
Brand: Wenzhou Fengming Machinery Co., Ltd.
SKU: Le numéro de téléphone doit être identifié.
Price: 931,000.00 USD
Availability: InStock

Maison > produits > Le revêtement à grande vitesse >

FM-TP1350 Machine à chauffer l'air sans revêtement plastique

Appareil de revêtement en plastique sans air chaud

250 m/min Aucune machine de revêtement en plastique

1320 mm Aucune machine de revêtement en plastique

Lieu d'origine:

Chine

Nom de marque:

FENGMING

Certification:

Numéro de modèle:

Le numéro de téléphone doit être identifié.

Contactez-nous

Demandez un devis

FM-TP1350 Machine à chauffer l'air sans revêtement plastique

Détails du produit

Numéro de modèle.:

FM-TP

Modèle:

Le numéro d'enregistrement est le FM-TP1320.

Largeur maximale de la toile:

1320mm

Largeur maximale du revêtement:

1320mm

Max. Diamètre du dépliant et du répliquant:

1524 mm

Vitesse de Max. Coating:

250m/min

Méthode de séchage:

Séchage à l'air chaud et IR

Longueur du couteau à air:

1350 mm

Matériau de revêtement:

Papier d'art, papier cartonné, papier kraft

Épaisseur de matériau:

30-250

Forfait Transport:

Palette en bois avec film

Spécification:

1350 mm

Marque déposée:

Le Fengming

Origine:

Zhejiang, Chine

Code SH:

8420100090

Capacité d'approvisionnement:

3 ensembles/mois

Taper:

Le docteur de l'air Coater

Type entraîné:

Pneumatique

Niveau automatique:

Automatique

Matériel d'emballage:

Papier

Type d'emballage:

cartons

Application:

paquets de nourriture

Personnalisation:

Disponible | Demande personnalisée

Conditions de paiement et d'expédition

Quantité de commande min

Détails d'emballage

palette en bois

Délai de livraison

30 jours ouvrables

Conditions de paiement

T/T, L/C

Capacité d'approvisionnement

15 ensembles

Produits connexes

Machine de revêtement de papier à l'épreuve de l'alcool

Obtenez le meilleur prix

Machine de revêtement de papier en carton duplex de 2400 mm, fabricant de machines de revêtement de papier en Chine à haute performance

Obtenez le meilleur prix

FM-TP1450 Machine de revêtement sans plastique pour papier de tasse

Obtenez le meilleur prix

FM-TP1450 Machine de revêtement sans plastique pour papier revêtu au gaz naturel

Obtenez le meilleur prix

Contactez-nous

Contact maintenant

Description du produit

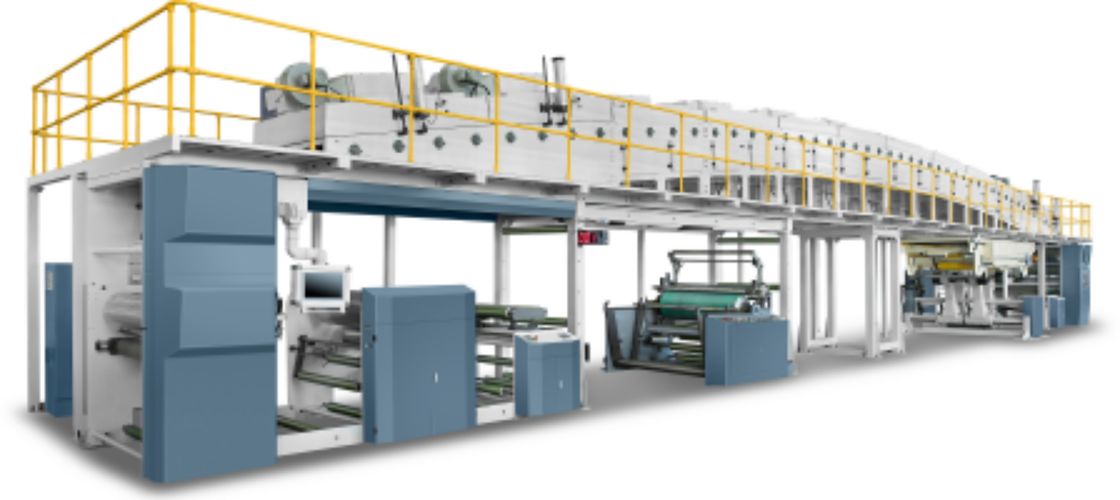

FM-TP1350 Machine de couchage à air chaud sans revêtement plastique pour la production automatique de papier d'emballage

Description de la configuration de la machine de couchage
La FM-TP1320 est une machine de couchage dotée d'une technologie spéciale développée par Wenzhou Fengming Machinery Co., Ltd. pour répondre à la tendance de la protection de l'environnement et remplacer efficacement la production de produits en papier par Lamination PE / PLA technologie. Cette machine est conçue pour le papier fin sans revêtement plastique. La partie inférieure de cette machine adopte un automate programmable pour le contrôle logique, et la partie supérieure adopte un écran tactile pour l'échange homme-machine. La puissance de l'ensemble de la machine est entraînée par la conversion de fréquence et un contrôleur de mouvement. La vitesse de couchage est réglée en continu via l'interface d'échange homme-machine. Le système de séchage adopte un double contrôle de la régulation de la température et de la courbe de vitesse pour procurer une expérience plus concise, sûre et humanisée pour l'exploitation et la maintenance.

Principal Electrique Configuration :

Automate programmable : Yaskawa, Japon
Échange homme-machine : WIENVIEW
Puissance de rebobinage et de déroulement : Danma
Couchage et Séchage puissance du four : Yaskawa, Japon
Système de rétroaction : Koyo, Japon
Système de régulation de la température : Omron, Japon
Appareils électriques basse tension : Eaton
Réglage de la puissance : Hanmei

Configuration de l'ensemble de la machine :

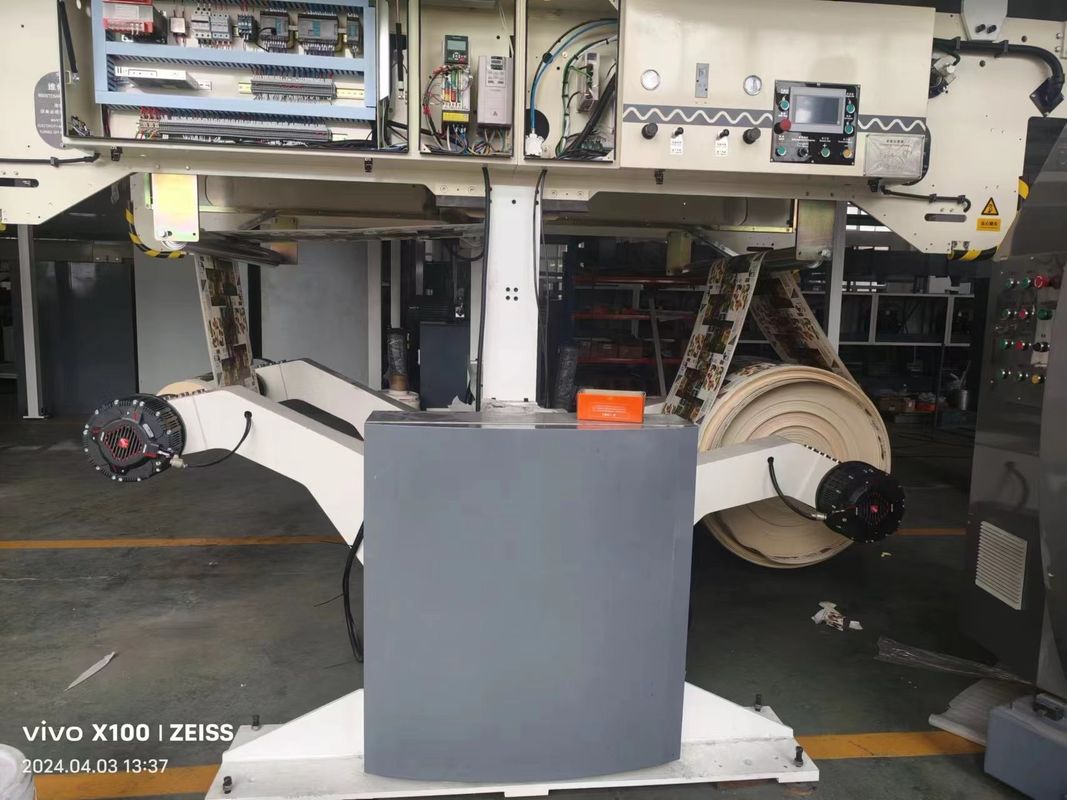

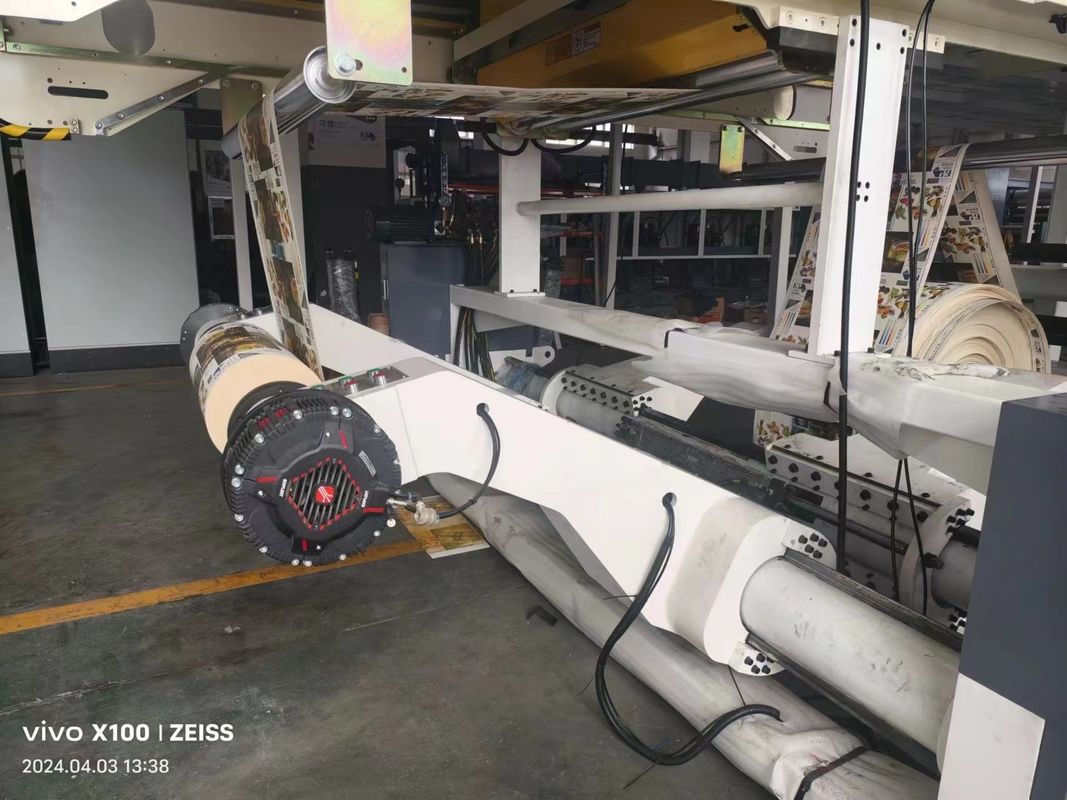

Système de déroulement : adopte un système rotatif d'alimentation et de déroulement automatique, le déroulement adopte un entraînement servo asynchrone, rechargement des axes A et B via un moteur rotatif, mécanisme de coupe automatique pour réaliser un joint de chevauchement de papier à grande vitesse sans arrêt.
La tension adopte un convertisseur de fréquence pour contrôler le servo asynchrone pour la décharge active, et la vitesse de décharge est contrôlée par le vecteur du convertisseur de fréquence pour que l'ensemble de la machine atteigne une tension constante.
Le processus adopte un dispositif de correction EPC pour corriger la déviation du papier d'origine.

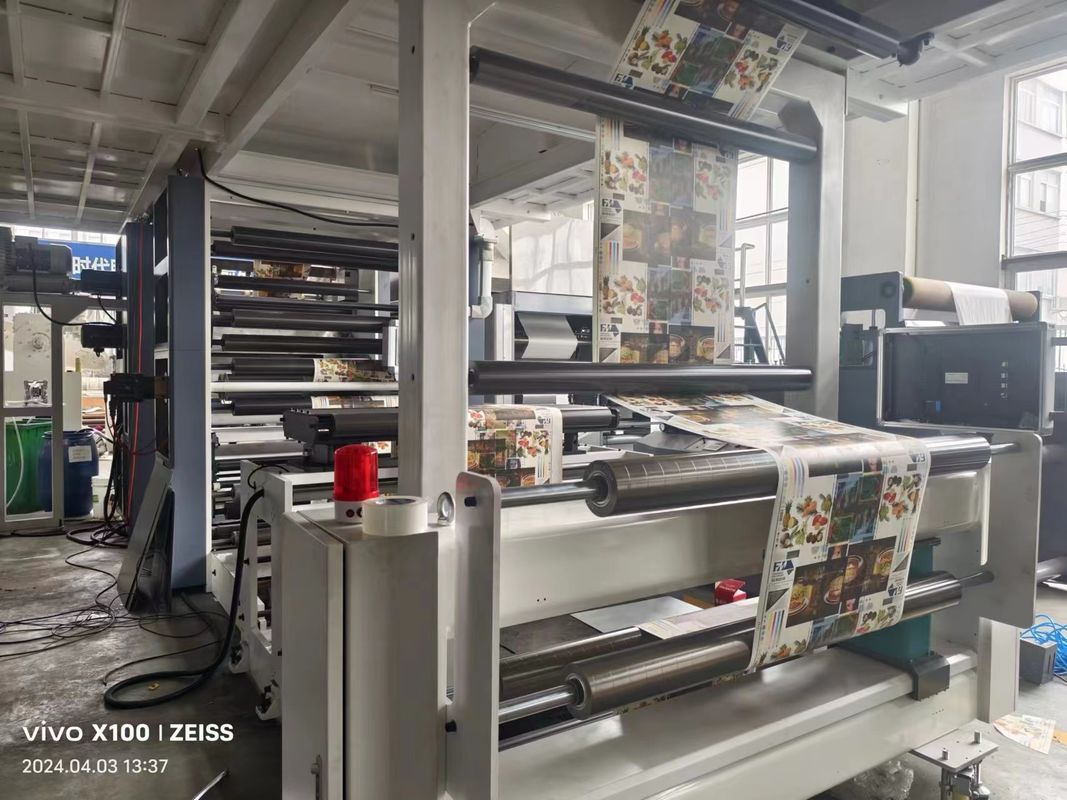

Dispositif de couchage

Le couchage adopte un servo Yaskawa pour contrôler le couchage anilox rouleau pour un couchage quantitatif.
La partie d'alimentation en colle est contrôlée par une pompe à membrane pneumatique.

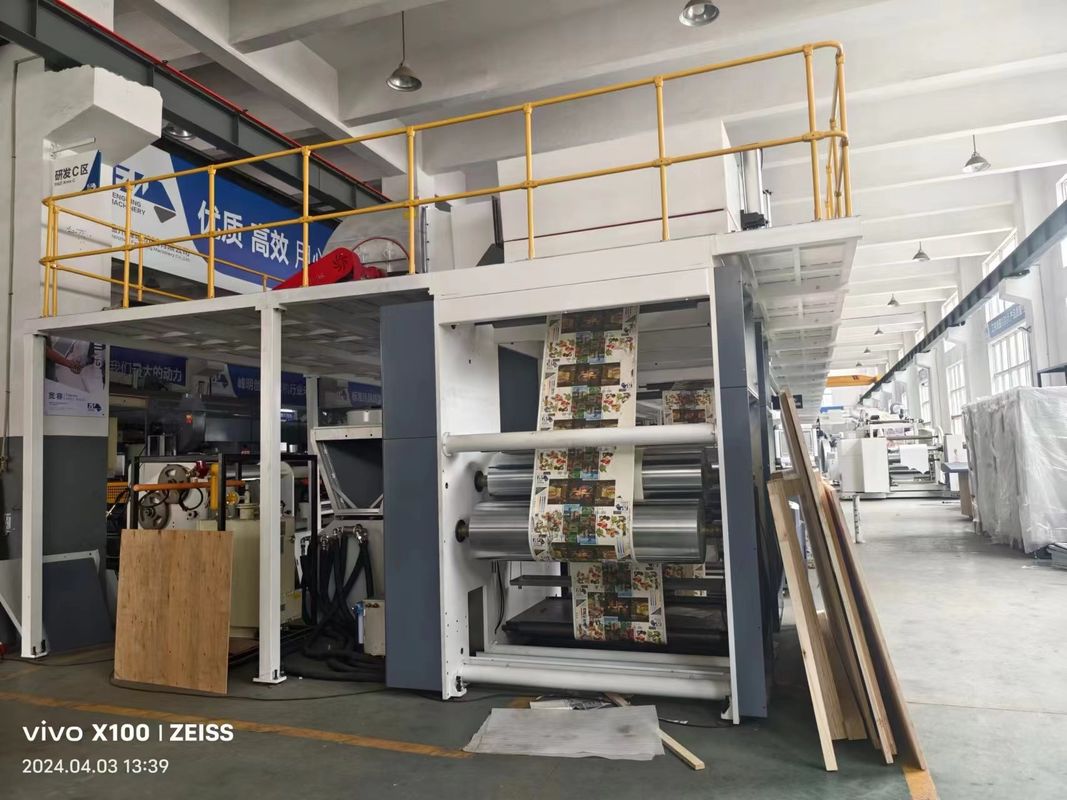

Partie séchage

Four de couchage de papier fin incurvé spécial Fengming
Le four est équipé d'un mécanisme d'enfilage automatique du papier, ce qui est pratique et rapide pour enfiler le papier, et évite le contact à haute température entre les travailleurs et le four.
Il est à noter que la structure unique du four peut résoudre efficacement les problèmes de gaufrage et de plissement graves après le couchage du papier fin.
Le rouleau de passage dans le four est équipé de roulements. Mais afin de réduire les rayures, un système d'alimentation par rouleau indépendant est spécialement équipé. Réduisant ainsi la tendance au frottement du rouleau.
L'ensemble du four est équipé d'un système d'évacuation des déchets. Utilisé pour l'émission des gaz d'échappement.
La sortie du four est équipée d'un système de refroidissement à air pour refroidir la surface du matériau.

C. Réception et traction

Cette partie est équipée d'une petite puissance de traction, et un bras oscillant de tension est utilisé pour la compensation de la déviation de vitesse. (Selon le matériau de production, il peut être supprimé, il suffit de séparer le rouleau de traction)
Ce groupe est équipé d'un système de correction EPC avant la réception, qui est utilisé pour corriger le biais du papier après que le long trajet du papier s'est écoulé. L'enroulement peut mieux présenter une surface d'extrémité plate.

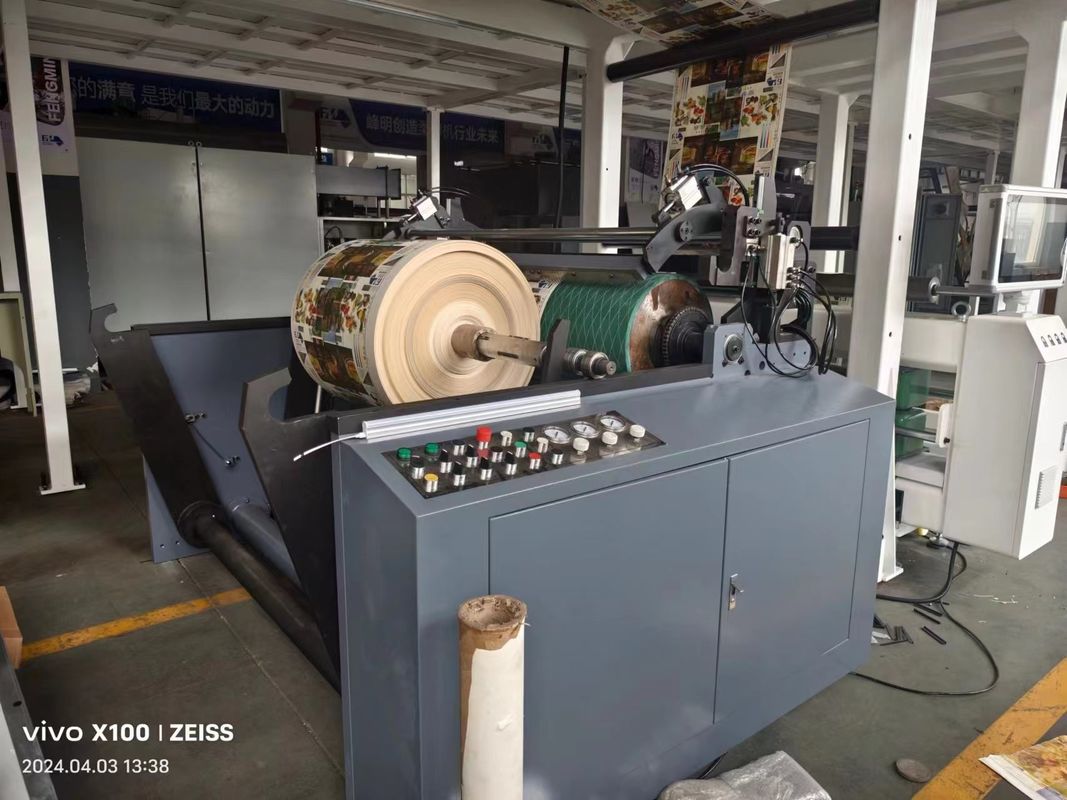

D. Rebobinage partie

Utilisation d'un dispositif de changement de rouleau automatique des axes A et B rotatifs.

1. Le rebobinage adopte un contrôle servo asynchrone des rouleaux A et B, et les rouleaux A et B peuvent être changés à grande vitesse sans arrêter la machine grâce au mécanisme de coupe.
2. L'enroulement est équipé d'un système de correction automatique, et le papier est automatiquement corrigé pour assurer l'enroulement en douceur du papier.
3. Le rebobinage est équipé d'un mécanisme de refente pour réaliser le contrôle aléatoire des grands et petits rouleaux.

E. Système de refroidissement par eau (ce système est facultatif pour les clients en fonction de leurs exigences)

Ce système peut fournir une unité de refroidissement efficace après le refroidissement à l'air et avant l'enroulement. Refroidissement forcé pour certains produits à forte inertie thermique.
Il y a deux rouleaux d'eau de refroidissement forcée disposés en forme de "S", et la puissance des rouleaux d'eau provient d'un moteur d'entraînement séparé.
La source d'énergie pour le refroidissement est une unité d'échange de réfrigération indépendante avec un compresseur. Contrôle indépendant de la température de l'eau de refroidissement.

Configuration de l'alimentation (299KW)

A. Système d'alimentation (174,56KW)

Article	pc	Puissance	Puissance totale
Moteur servo asynchrone de déroulement	2	30KW	60KW
Rebobinage moteur servo asynchrone	2	30KW	60KW
Moteur servo de couchage	1	4,4KW	4,4KW
Moteur servo de traction	2	4,4KW	8,8KW
Moteur rotatif	2	4KW	8KW
Moteur de refente	1	1,1KW	1,1KW
Moteur de passage du papier	1	0,75KW	0,75KW
Moteur de soufflerie	7	2,2KW	15,4KW
Moteur de remplissage d'eau	1	0,75KW	0,75KW
Moteur de rouleau de refroidisseur	1	3,7KW	3,7KW
Refroidisseur d'eau	1	11KW	11KW
Pompe à eau	2	0,33KW	0,66KW

B. Système de chauffage : (120KW)

Article	pc	Puissance	Puissance totale
Soufflerie d'air (1,2,3,4,5)	5	24KW	120KW

IR(Optionnel)	7	18KW	126KW

C. Autres (1KW)

Veuillez noter que:
   Les statistiques de puissance sont la puissance de conception et installée. La puissance de fonctionnement du système d'alimentation est fondamentalement la moitié de la puissance installée. La puissance de chauffage est la valeur définie du travail réel. Cependant, en raison de la différence des paramètres de réglage et de la vitesse de travail, la consommation d'énergie réelle est soumise à l'utilisation.
   Ce tableau de configuration et cette description sont uniquement à titre de référence. Si les produits de l'entreprise sont mis à niveau ou modifiés, la configuration réelle du produit prévaudra.
